一、产品概述

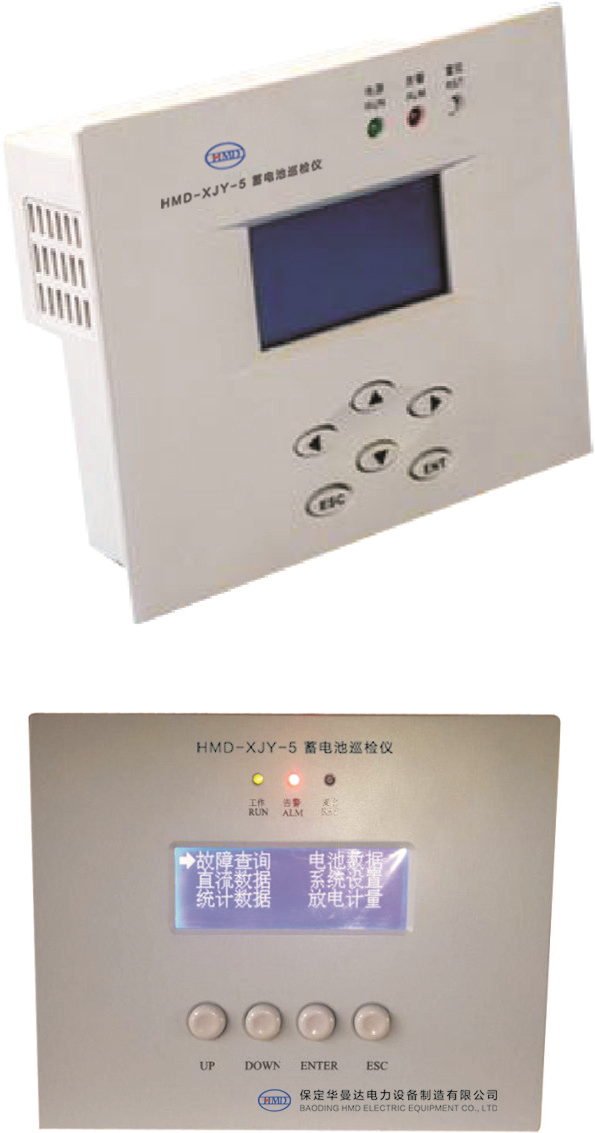

HMD-XJY-5蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测。
二、体统功能
1. 单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池；
2. 检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻；
3. 放电计量：记录放电电压、电流、放电容量和放电时间； l
4. 完善的故障报警功能
5. 开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波 特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检；
6. 系统对故障信息提供继电器常开触点输出；
7. 可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过 24节电池时，需通过485通讯接口扩展电池巡检单元。
三、技术参数
1、工作电压：AC150~265V/DC180~380V
2、单体电压测量精度：≤±0.3%
3、单体电压测量范围：0.5V~16V
4、电池组电压测量精度：≤±0.5%
5、电池电流测量精度：≤±0.5%
6、电池温度测量精度：≤±1℃
7、连接端口：远程通讯接口RS485 1路
8、智能设备接口RS485 1路
9、单体电池采集路数 24路
10、电池电电流采集 2路
11、电池温度采集 2路
12、干节点输出 1路
13、工作环境温度：－15℃～55℃
